Оборудование VERZIN — станочный парк для ЧПУ металлообработки

Оборудование НПО «Верзин» подбирается под конкретную задачу: габариты детали, материал, точность, сложность геометрии, требования к поверхности, количество и сроки. Мы выполняем фрезерную, токарную и комбинированную обработку деталей для приборостроения, машиностроения, промышленной автоматизации, электроники, робототехники и опытного производства.

Станочный парк удобно разделять на несколько производственных групп: фрезерный участок, токарный участок, участок 4-осевой и сложной пространственной обработки, заготовительный участок, контрольно-измерительное направление и вспомогательное оборудование.

Наши станки

В разделе ниже указаны реальные станки производственного участка. Характеристики приведены для предварительного понимания возможностей оборудования и подбора технологии под заказ.

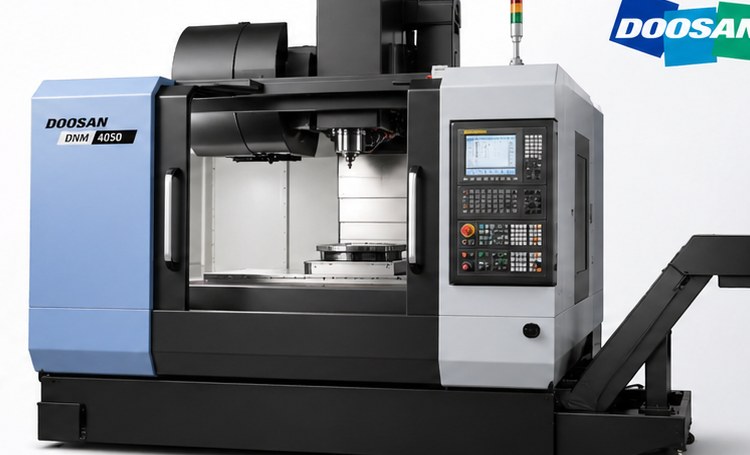

Вертикальный обрабатывающий центр

Doosan DNM 4050

Производительный фрезерный ЧПУ-центр для серийной и мелкосерийной обработки корпусных, плитных и прецизионных деталей.

Ходы X/Y/Z800 / 500 / 510 мм
Стол1000 × 550 мм
Шпиндель12 000 об/мин, 22 / 18,5 кВт
Магазин30 инструментов, BT40
Точностьпозиционирование до ±0,005 мм

высокая производительностькорпусные деталисталь / алюминий / нержавейка

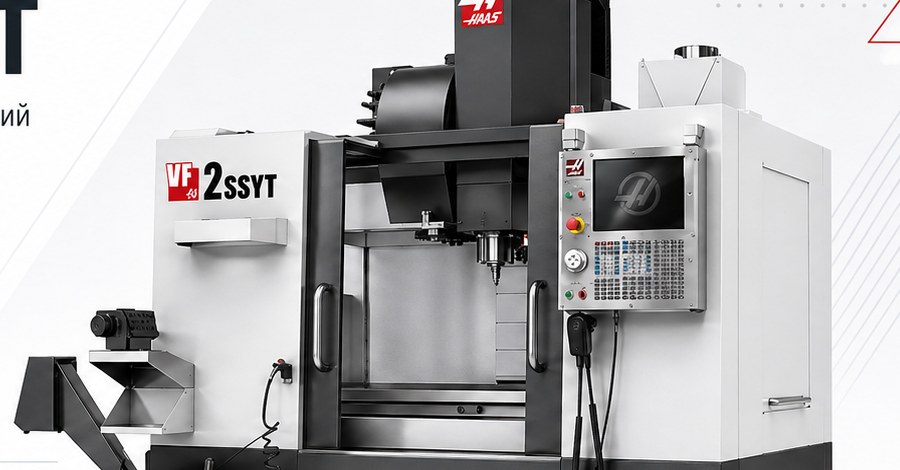

Высокоскоростной вертикальный центр

HAAS VF-2SSYT

Высокоскоростной вертикальный обрабатывающий центр с увеличенным ходом по Y для серийной обработки и точных фрезерных работ.

Ходы X/Y/Z762 × 508 × 508 мм
Стол914 × 457 мм
Шпиндель12 000 об/мин, 22,4 кВт
Инструмент30+1 позиция
Перемещениядо 35,6 м/мин

быстрые перемещениясерийная обработкакорпуса и прецизионные детали

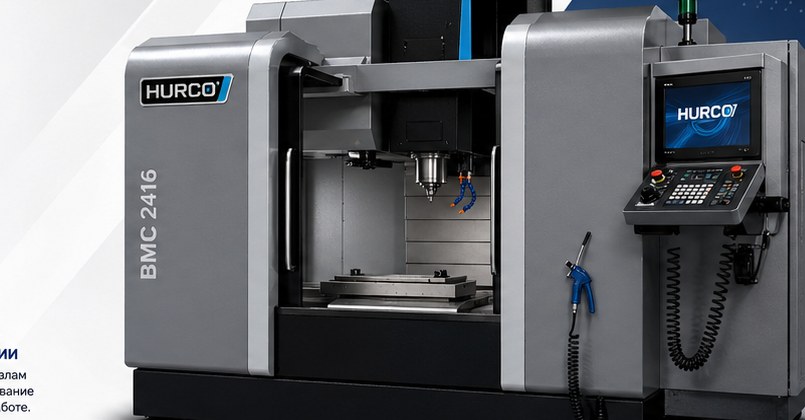

3-осевой вертикальный центр

Hurco BMC 2416

Надежный 3-осевой вертикальный обрабатывающий центр для стабильной обработки стали, алюминия, нержавейки и оснастки.

Ходы X/Y/Z610 / 406 / 540 мм
Стол760 × 400 мм
Шпиндель80–8000 об/мин
Мощность7,5 кВт
Магазин24 позиции, SK40

стабильная обработкамелкосерияоснастка и плиты

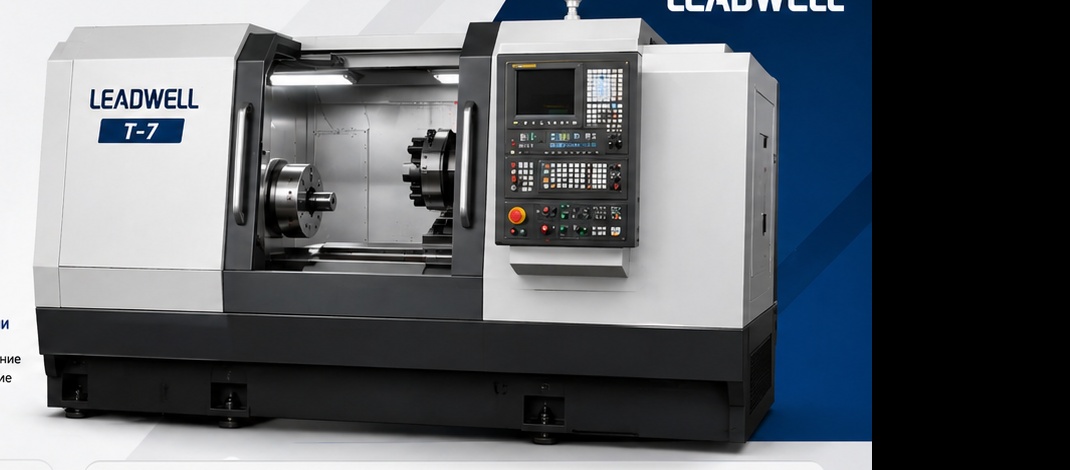

Токарный станок с ЧПУ

Leadwell T-7

Высокопроизводительный токарный станок с ЧПУ для точной и стабильной обработки деталей различной сложности.

Макс. Ø над станиной 400 мм
Макс. длина обработки 450 / 750 мм
Патрон 8″, 3-кулачковый
Шпиндель 30–3000 об/мин, 11 / 15 кВт
Револьверная головка 12 позиций (опция 8)

токарная обработкасерийное и мелкосерийное производствовысокая точность

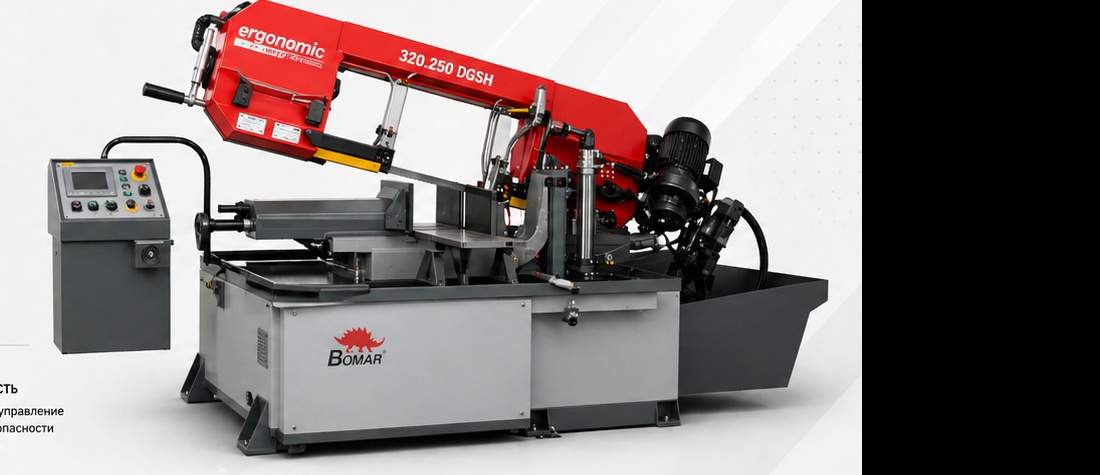

Ленточнопильный полуавтомат

Bomar Ergonomic 320.250 DGSH

Универсальный полуавтоматический ленточнопильный станок для точной и производительной резки металла перед механообработкой.

Макс. заготовка круг / квадрат Ø250 мм / 250×250 мм
Макс. прямоугольная заготовка 320 × 250 мм
Углы реза −45° … +60°
Полотно 2910 × 27 × 0,9 мм
Скорость полотна 40 / 80 м/мин
Мощность / масса 2,2 кВт / ~750 кг

точный резполуавтоматический циклзаготовительный участок

Группы оборудования

Фрезерное оборудованиеКорпуса, кронштейны, плиты, радиаторы, крышки, панели, карманы, пазы и отверстия.Токарное оборудованиеВалы, втулки, оси, кольца, фланцы, штуцеры, резьбовые и посадочные детали.4-осевая и сложная обработкаДетали с обработкой с нескольких сторон, поворотной осью, сложными базами и пространственной геометрией.Заготовительный участокПодготовка заготовок, резка материала, припуски и подготовка к запуску на ЧПУ.Контрольно-измерительное оборудованиеКонтроль размеров, посадок, отверстий, резьб и соответствия чертежу.Вспомогательное оборудованиеОснастка, тиски, оправки, патроны, инструментальная подготовка и рабочие приспособления.

Какие детали изготавливаем на этом оборудовании

корпусакрышкикронштейныфланцырадиаторы охлаждениямонтажные плитывтулкивалыосиштуцерыпереходникипроставкиложементыэлементы оснастки

Что нужно для подбора оборудования под заказ

Для корректной оценки пришлите чертеж, 3D-модель, материал, количество деталей, требования к точности, шероховатости и срокам. По этим данным мы определим технологический маршрут, подходящий станок, количество установов, потребность в оснастке и контрольные операции.

Сначала мы готовим коммерческое предложение. После согласования и оплаты счета заказ передается в технологическую подготовку и производство.
